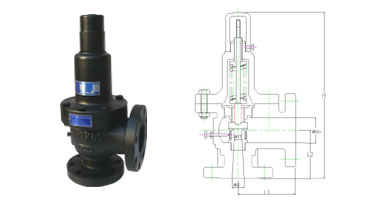

KS B 6216 증기용 및 가스용 스프링 안전밸브 규격에
준하여 설계 제작된 제품입니다.
저양정식에 비해 대용량으로 설계되어 있습니다.
디스크와 사이트는 스테인레스강에 스텔라이트 용접을
하여 충격이나 내마모성이 뛰어납니다.
스프링은 재료의 최대허용용력의 80%내에서 설계하여
안정성 및 내구성이 높고 정확한 작동을 합니다.
TEST LEVER 부착형은 배출압력의 75%이상 압력에서
수동으로 배출검사를 할 수 있습니다.
한국산업안전공단 승인품 입니다.
|
|
 |
| |
|
적용유체
|
Air, Gas
|
|
적용압력(kgf/㎠g)
|
0.35 ~ 10 kgf/㎠g
|
|
적용온도
|
MAX. 220 ℃
|
|
접속방식
|
입구측 : KS B 6216 10K RF FLANGE
출구측 : KS B 1511 10K FF FLANGE
|
|
재질
|
몸체 (선택사항)
|
시트 / 디스크
|
|
GC20, STS
|
STS (Stellite 용접)
|
|
내압시험
|
수압에서 22 kgf/㎠g
|
|
| |
※ TEST LEVER 는 선택 사항입니다. |
|
|
|
|
|
(mm)
|
|
| |
|
규 격
|
시트의지름
|
목부의지름
|
목부의면적
|
LIFT
|
면간거리
|
높이
|
FLANGE
|
|
di ×do
|
D
|
dt
|
a (㎟)
|
L
|
L1
|
L2
|
H
|
입구
|
출구
|
|
20×25
|
18
|
15
|
176.6
|
3.5
|
105
|
92
|
307
|
KS B 6216
10K RF
FLANGE
|
KS B 1511
10K FF
FLANGE
|
|
25×40
|
22
|
19
|
283.38
|
4.5
|
108
|
97
|
317
|
|
32×50
|
28
|
24
|
452.16
|
6.0
|
110
|
105
|
358
|
|
40×65
|
36
|
30.5
|
730.24
|
7.5
|
133
|
117
|
426
|
|
50×80
|
44
|
38
|
1133.54
|
9.0
|
135
|
125
|
429
|
|
65×100
|
57
|
49
|
1884.78
|
11.0
|
155
|
140
|
492
|
|
80×125
|
71
|
61
|
2920.9
|
13.0
|
165
|
160
|
568
|
|
100×150
|
88
|
76
|
4534.1
|
19.0
|
205
|
205
|
729
|
|
125×200
|
111
|
95
|
7084.6
|
24.0
|
225
|
221
|
802
|
|
150×200
|
134
|
115
|
10381.6
|
29.0
|
255
|
248
|
896
|
|
200×250
|
175
|
152
|
18136.6
|
34.0
|
283
|
277
|
1054
|
|
| ※ JIS, ANSI FLANGE 주문제작합니다. |
|
| |
